實驗室通風系統是保障實驗人員安全、控制污染物擴散的核心設施，其設計施工需嚴格遵循安全、高效、合規、節能原則。
本方案針對實驗室空氣質量與安全需求，設計一套集中排風與局部排風結合的通風系統，滿足以下核心目標：
安全控制：有效排除有害氣體、粉塵及蒸汽，確保實驗人員健康。
合規性：符合GB50019-2015《工業建筑供暖通風與空氣調節設計規范》、ASHRAE110及EN14175標準。
節能高效：采用VAV變風量控制技術，降低能耗30%以上。
兼容性：與實驗室供氣系統聯動，避免氣體交叉污染。
1.分級防護：
一級防護：通風柜、萬向排氣罩等局部排風設備。
二級防護：全室通風系統，維持室內負壓（-5Pa至-10Pa）。
2.氣流組織：
氣流方向?yàn)椤笆彝狻鷮?shí)驗室→排風管道→室外”，禁止循環使用排風。
通風柜操作口面風速控制在0.4-0.5m/s（VAV系統自動調節）。
3.材料選擇：
管道：酸性氣體環境采用PP材質，有機溶劑環境采用不銹鋼304或316L。
風機：離心式風機，耐腐蝕且噪音≤55dB。
1. 局部排風系統
通風柜：
配置VAV變風量閥，實時調節排風量，保持面風速恒定。
每個通風柜排風量1500-2400m3/h，視窗開啟高度與風速聯動控制。
安裝面風速傳感器及聲光報警裝置，風速低于0.3m/s時觸發警報。
萬向排氣罩：
安裝在實驗臺上方，排風量150-300m3/h，罩口風速≥0.25m/s。
柔性臂可360°旋轉，適應不同實驗操作需求。
原子吸收罩：
針對光譜儀等設備設計，排風量400-700m3/h，罩體與設備間距≤30cm。
2. 全室通風系統
送風系統：
新風全部來自室外，經初效+中效+高效（HEPA）三級過濾后送入。
送風口布置在實驗室兩側，避免直吹實驗臺。
排風系統：
主排風機設置于屋頂，配置備用風機，故障時自動切換。
排風管道安裝消音器，噪音控制≤55dB。
3. 智能控制系統
VAV變風量控制：
通過壓差傳感器實時監測通風柜面風速，調節變風量閥開度。
人體感應器聯動控制，無人操作時降低風速至節能模式。
環境監測：
室內安裝溫濕度、壓力差、有害氣體濃度傳感器。
數據接入樓宇自控系統（BAS），實現遠程監控與報警。
1.設計階段：
根據實驗室平面圖及設備布局，計算通風量（公式：Q=V×n，V為容積，n為換氣次數）。
典型實驗室換氣次數：化學實驗室10-12次/h，生物安全實驗室15-20次/h。
2.材料采購：
管道：PP或不銹鋼材質，厚度≥1.5mm，配套法蘭及密封墊。
風機：選擇防爆型（處理易燃?xì)怏w時），噪音指標需符合GB/T 9068-2008。
3.安裝階段：
管道安裝：
主管道沿墻或吊頂明敷，坡度≥1%以便冷凝水排放。
管道連接采用熱熔焊（PP管）或氬弧焊（不銹鋼），焊縫進行氣密性檢測。
4.設備安裝：
通風柜就位后調整水平度，與排風管道軟連接。
風機基礎需減震處理，出口安裝止回閥。
5.調試與驗收：
單機調試：檢查風機轉向、振動值，測量排風量是否達標。
7.系統聯調：
通風柜面風速穩定性測試（0.4-0.5m/s誤差≤10%）。
房間壓力差測試（負壓-5Pa至-10Pa）。
8.驗收標準：
符合GB50243-2016《通風與空調工程施工質量驗收規范》。
ASHRAE110標準下，通風柜泄漏濃度≤0.05ppm。
1.防爆設計：
排風管道穿越防火墻時設置防火閥（70℃熔斷關閉）。
處理易燃?xì)怏w時，風機及電機采用防爆等級ExdⅡBT4。
2.應急處理：
通風柜設置緊急排風按鈕，按下后3秒內達到最大排風量。
排風系統故障時，聯動關閉供氣系統并啟動備用風機。
3.維護管理：
每月檢查通風柜密封性，每年進行ASHRAE110標準測試。
濾網更換周期：初效3個月，中效6個月，高效（HEPA）12個月。
安全可靠：多重防護機制確保有害氣體零泄漏，符合國際標準。
節能高效：VAV系統動態調節風量，較定風量系統節能30%-50%。
智能管理：環境數據實時監控，故障自動報警，降低運維成本。
兼容性強：可與實驗室供氣系統聯動，避免氣體交叉污染。

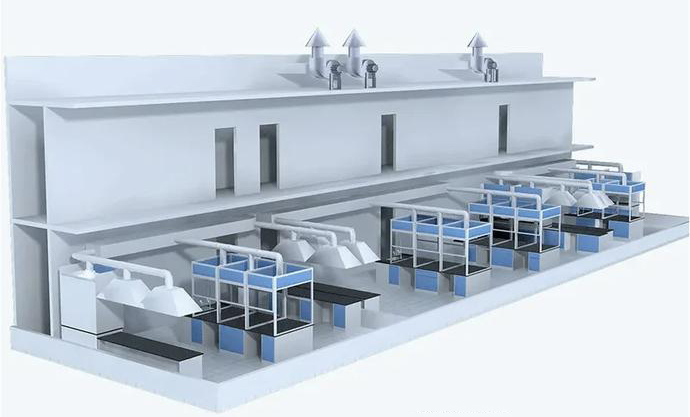

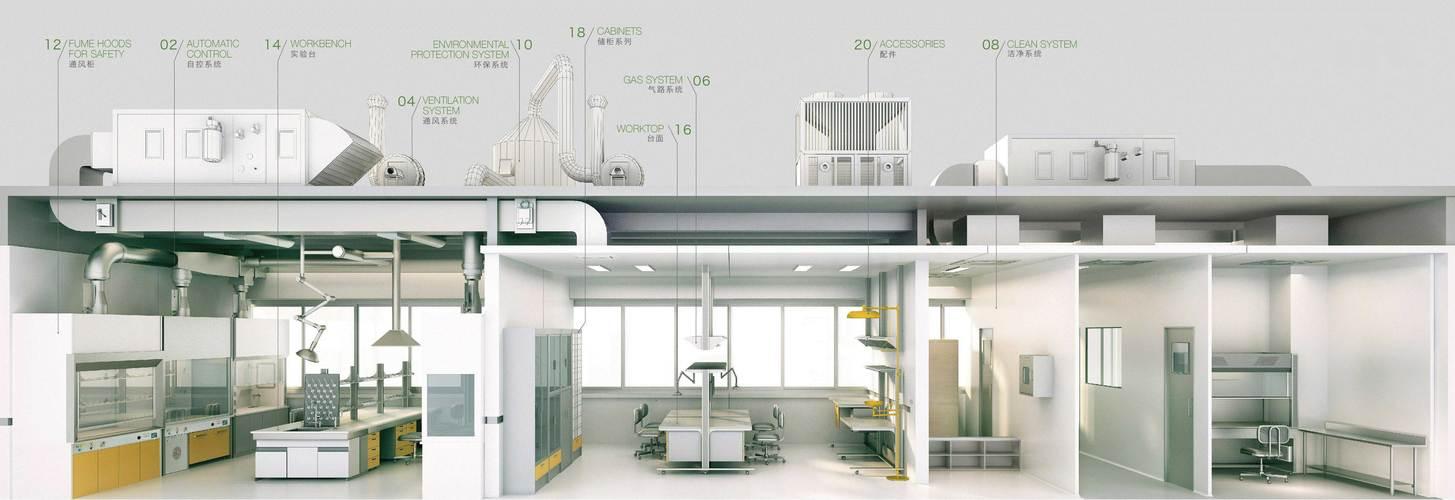

附圖：實驗室通風系統布局示意圖
實驗室通風系統設計需綜合考慮安全性、節能性與智能化，通過科學布局、高效設備及智能控制實現空氣質量管理。建議結合實驗室實際需求，選擇模塊化方案，預留擴展接口，并定期維護以確保長期穩定運行。
