實驗室氣路系統是一種將氣源通過管路設計集中匯流到用氣點的現代化供氣設計。這種集中供氣方式大大提高了效益，降低了人力資源的消耗并且安全美觀，氣體輸出更加的穩定流暢。實驗室供氣常采用集中供氣系統，那么鄭州實驗室氣路系統設計的注意事項有哪些呢？
一、集中供氣系統氣瓶間布置應遵循以下原則：
1、可燃與助燃氣體應分開放置。
2、相互間可能反應的氣體應分開放置。
3、同類不同濃度的氣體應盡量放置在一起。
4、安裝泄漏報警裝置。
二、集中供氣系統管路設計、規劃要點：
1、氣瓶閥出口為GB標準的外螺紋形式，為了便于管路系統與氣瓶連接，故從氣瓶閥出口到管道系統應設有轉換接頭（氣瓶接頭），氮氫空三種氣源，每路進氣須連接2個鋼瓶，并配有手動不間斷切換系統和吹掃流路。
2、由于氣瓶內部的氣體壓力大，使用點的壓力較小，氣體壓力有變化，而且數值差距較大，故應在氣瓶出口處設置一級減壓閥。另外，由于多種儀器對氣體壓力的準確性和穩定性要求較高，故應在氣體的出口點處設置二級減壓閥。
3、每種氣體的系統中應設有在緊急情況下能夠快速切斷供氣的裝置—開關閥，為了開關系統的方便和快捷，本項目中開關閥采用球閥。（除高純O2采用慢開關針閥）。
4、壓縮空氣在氣瓶間預留一個從生產裝置儀表氣的引入接口。

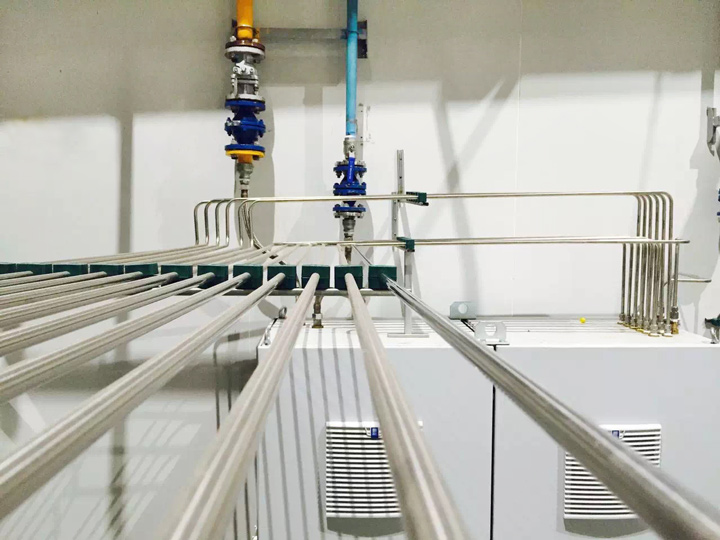

5、為了保持氣體的純度及管道系統的氣密性，所有管道采用316L不銹鋼管道，內表面經AP處理。
6、為了便于維修及更換閥件，同時保證系統的氣密性，管道與閥件采用高壓卡套連接、管道部件之間的連接均采用焊接連接。
7、氣體進入實驗室經二級減壓后，配置氣體過濾器，除水除油除雜質，過濾器采用進口品牌。

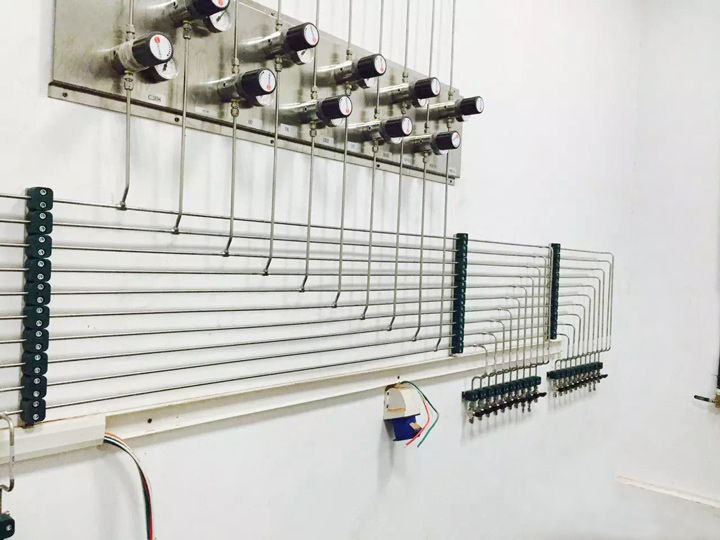

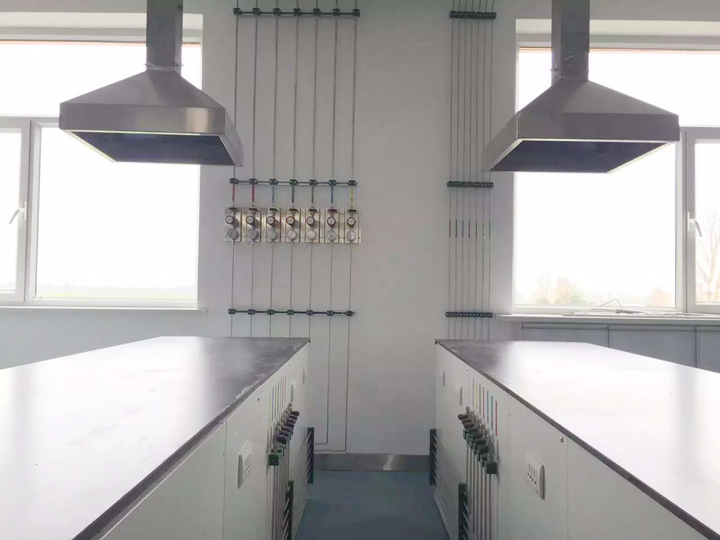

8、實驗室醒目處應有管線壓力表、調壓閥、氣體類型標識，每路氣體管路出口端及氫氣發生器接入端有截止閥。
