實驗室氣路系統的主要組成部分都有哪些？
發布時間：2021-03-30 14:22

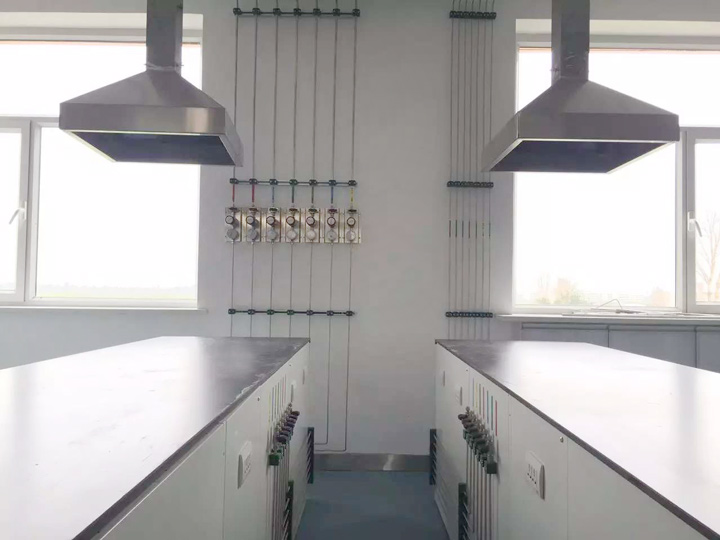

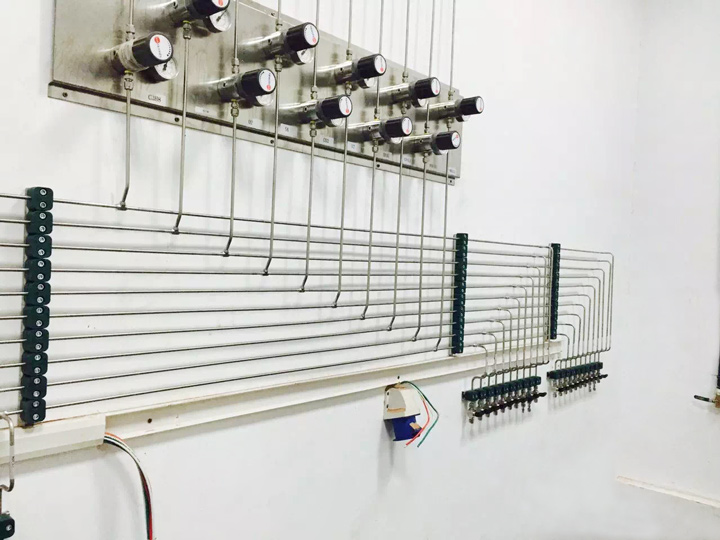

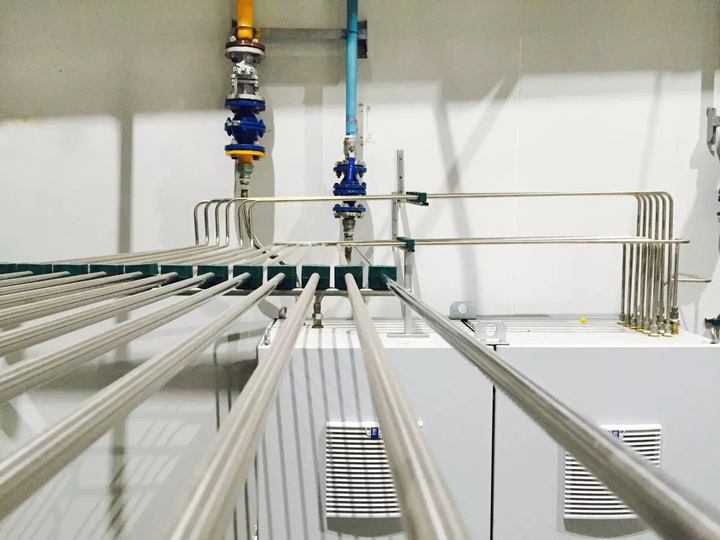

實驗室氣路系統主要由氣源切換系統、管道系統、調壓系統、用氣點、監控及報警系統組成。對于一些易燃易爆氣體，如氫氣、乙炔等，可能在設計和施工過程中稍有差異，必須加入氣體回火防止器等安全控制裝置。
一、集中供氣閥門
選擇減壓閥時，必須考慮氣體類型、允許的壓力變化范圍、氣體消耗量和流量范圍、管道結構和使用地點。由于各種氣體的不同用途，材料的選擇會有所不同。一般選擇316LBA級不銹鋼材料。
氣瓶減壓閥(一級減壓閥)根據用戶使用氣體的頻率和體積分為單瓶減壓閥和多瓶減壓閥。多瓶減壓閥可分為半自動減壓閥和全自動減壓閥，它們的成本也會不同。一般來說，氣瓶減壓閥直接安裝在氣瓶的頂部(單個氣瓶)，或者面板式可以安裝在墻上(兩個或多個氣瓶)。
1、一臺儀器需要幾種氣體，并配有幾個終端減壓閥。目前，大多數實驗室采用這種方法，壓力和流量穩定。
2、安裝一個終端減壓閥，并通過連接器將其分配給每個儀器。成本會更低，但氣體的壓力和流速會受到一定程度的影響。
終端減壓閥可根據美觀和用戶需求等安裝在墻上或工作臺上。
二、實驗室氣體報警器
在現代實驗室里，安全必須是第一要?jiǎng)?wù)。由于氣瓶全部集中存放，便于用戶集中檢查，節省了成本和操作時間。同時，當然存在安全隱患，但是如果有預警措施和安全措施，這些隱患是可以避免的!為用戶節省一些不必要的損失:
氣體泄漏報警裝置
可燃?xì)怏w報警器：如果氣瓶集中存放，可以節約成本。用戶只需要在實驗室的角落安裝氣體泄漏報警器/可燃?xì)怏w探頭。如果氣瓶室中的氣體泄漏，傳感探頭會立即將信號傳輸?shù)街行膶?shí)驗室的液晶顯示屏幕，并發出預警聲音，以便用戶可以發現即時維修。
低壓報警：用戶在實驗室工作時，需要知道氣體是否要耗盡，氣瓶壓力是否足夠，這對實現實驗室不間斷供氣非常重要。
三、實驗室截止閥流量計說明
1、截止閥：即開關閥，安裝在氣瓶減壓閥和氣瓶之間，以更好地控制氣閥接口的氣體泄漏。當需要使用開關閥時，它也可以安裝在儀器端當開關用。
2、流量計：用于調節氣體流量。
以上就是實驗室氣路系統的主要組成部分。更多實驗室相關產品信息，敬請關注河南中潤實驗工程公司官網，產品咨詢及實驗室EPC設計建設請聯系網站客服。
